美式箱變、歐式箱變、臨時用電箱變，區別在哪

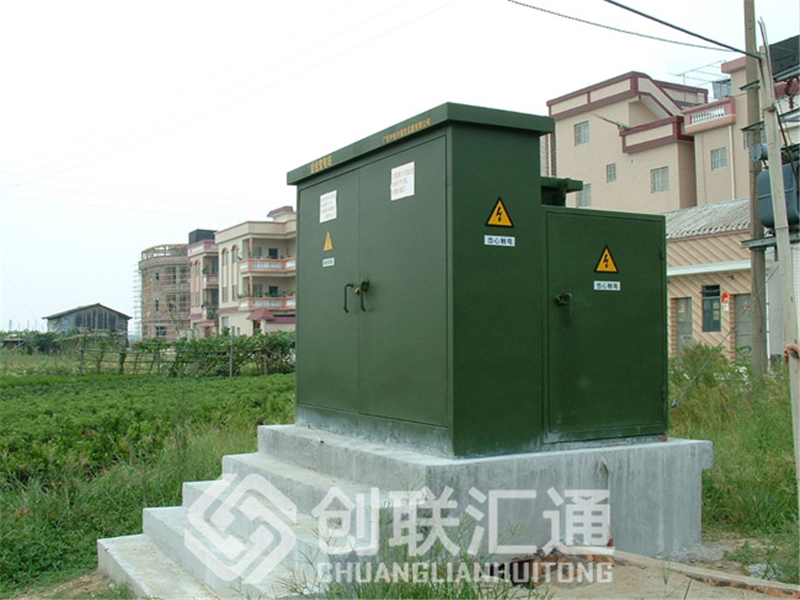

一、美式箱變（簡稱“美變”）

1、美變的接線情勢:一起或兩路 10KV 進線；單臺變壓器，容量普通選用 500KVA~800KVA; 高壓出線電纜 4~6 路。

2、美變的首要部件：變壓器、 10KV 環網開關、 10KV 電纜插頭、高壓樁頭箱體等首要部件構成。它詳細積小、有造價低便于安裝等長處。

3、美變長處：體積小占空中積小、便于安頓、便于假裝，輕易與小區的情況相調和。能夠縮短高壓電纜的長度，下降線路消耗，還能夠低落供電配套的造價。

4、美變錯誤謬誤：供電靠得住性低；無電念頭構，沒法增設配電主動扮裝置；無電容器裝配，對下降線損晦氣；噪音較Ⅲ型站和Ⅴ型站要高，由于Ⅲ型站和Ⅴ型站是將變壓器安頓在室內，起到隔音的感化；別的，將Ⅲ型站和Ⅴ型站的集合一電磁輻射分化成多點輻射；因?yàn)榉制缛萘肯渥兊耐两ǜ痉制纾瓜渥兊脑鋈菸幢?；?dāng)箱變過載后或用戶增容時，土建要重修，會有一個較長的停電時候，增添工程的難度。

二、歐式箱變（簡稱“歐變”

1、歐變的接線情勢：

a ）單臺配變情勢—兩路 10KV 進線；單臺變壓器容量普通在 500KVA~800KVA ；高壓出線電纜通常是 4~6 路。

b ）兩臺配變情勢—兩路 10KV 進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA; 高壓出線電纜通常是 8~12 路。

2、歐變的首要部件：變壓器、 10KV 環網開關柜、高壓電容器、高壓開關等首要部件構成，相稱于將Ⅲ型站的裝備松散安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

3、歐變長處：噪音與Ⅲ型站和Ⅰ型站相稱；輻射較美式箱變要低，由于歐式箱變的變壓器是放在金屬的箱體內起到屏障的感化；能夠設置配電主動化，不單具有Ⅲ型站和Ⅰ型站的長處，并且另有美式箱變的首要優點。

4、歐變錯誤謬誤：體積較大，晦氣于安裝，對小區的情況安插有必然的影響；

三、姑且用電箱變

1、箱變的接線情勢：施工現場姑且用電箱的接線是用五芯電纜毗連，二級配電箱的入線，從一級配電箱的氛圍斷路器引出，黃、綠、紅別離接A、B、C相，藍色線接零，黃綠相間的花色線接接地線排，并在電箱四周就近接地，

2、箱變的首要部件：是將高壓電器裝備、變壓器、高壓電器裝備等組分解松散型成套裝配

3、優點：具有成套性強、體積小、布局松散、運轉寧?kù)o靠得住、保護利便、和可挪動等特性，與通例土建式變電站比擬，同容量的箱式變電站占空中積凡是僅為通例變電站的1/10~1/5，大大削減了設想事情量及施工量，削減了扶植用度。在配電體系中，可用于環網配電體系，也可用于雙電源或放射終端配電體系，是今朝城鄉變電站扶植和革新的新型成套裝備。

4、弱點：需在無導電灰塵，無爆炸傷害、無侵蝕金屬和電器元件的場合利用。

四、姑且用電箱變合用處所

用于都會高層修建、城鄉修建、奢華別墅、廣場公園、住民小區、高新手藝開辟區、中小型電廠、礦山油田和姑且施工用電等場合，作為接管和分派電能并向用戶供給高壓電能之用。。
