高壓柜直流屏有什么作用？

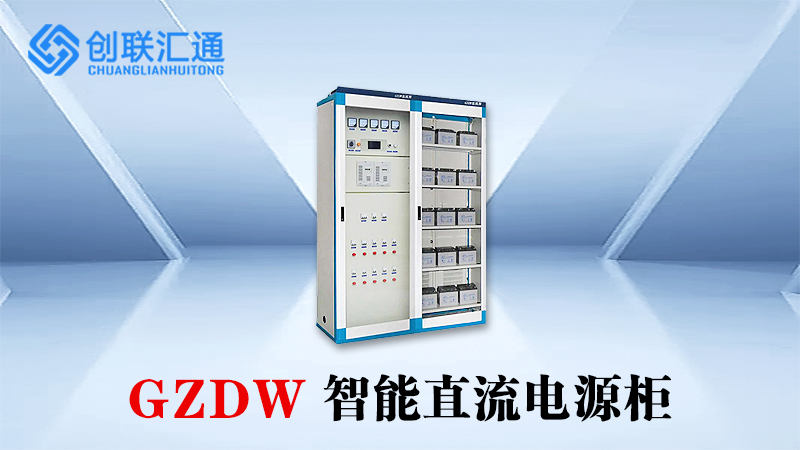

高壓柜直流屏全稱為“高壓開關柜直流電源屏”，核心由充電模塊、蓄電池組、監控單元組成，其核心功能是為高壓柜提供穩定、可靠的直流電源。它與變壓器的關聯極為緊密：變壓器高壓側的短路、過壓等故障，需依賴高壓柜內的保護裝置和斷路器快速處理，而這些設備的動作動力，全部來自直流屏。
1. 核心動力源：為高壓柜設備提供“專屬電能”
這是直流屏最基礎也最關鍵的作用。高壓柜內的真空斷路器、繼電保護裝置、操作機構等核心設備，必須依賴直流電源才能運行——斷路器的分合閘動作需要直流電機驅動，保護裝置的信號采集和運算需要穩定直流供電。以10kV變壓器配套的高壓柜為例，當變壓器出現短路故障時，直流屏會為繼電保護裝置提供精準電源，確保其快速檢測故障信號，同時為斷路器提供分閘動力，0.1秒內切斷故障電流。若直流屏供電中斷，高壓柜會徹底“癱瘓”，無法保護變壓器。
2. 安全保護中樞：保障故障時“不掉鏈子”
直流屏的穩定性直接決定變壓器的安全底線。它采用“交流供電+蓄電池備用”的雙電源設計，正常時由交流電網通過充電模塊供電，并為蓄電池浮充；當電網突然停電（如線路故障），直流屏會瞬間切換至蓄電池供電，確保高壓柜保護裝置和監控系統持續運行。某工廠1000kVA變壓器曾因電網波動停電，正是直流屏的蓄電池及時供電，讓高壓柜保持對變壓器的監控，避免了后續來電時的沖擊損壞，這是普通交流電源無法實現的安全保障。
3. 應急備用保障：支撐高壓柜“持續監控”
除了驅動設備動作，直流屏還為高壓柜的應急監控和操作提供保障。變壓器高壓配電系統中，即使電網停電，也需要監控設備實時反饋變壓器狀態，以便運維人員判斷故障。直流屏的蓄電池組通常能持續供電4-8小時，足夠支撐到應急電源接入；同時，運維人員可通過直流屏供電的操作機構，手動分合高壓柜開關，避免因停電導致“無法操作”的被動局面。對于無人值守的新能源電站變壓器，直流屏的應急供電功能更是不可或缺。
4. 穩定運行基石：避免電壓波動“干擾保護”
高壓柜內的保護裝置對電源穩定性要求極高，交流電源易受電網波動影響，而直流屏能輸出恒定的直流電壓（通常220V或110V），確保保護裝置的檢測精度和動作可靠性。比如變壓器高壓側出現輕微過壓時，若電源電壓波動，保護裝置可能誤判或延遲動作；直流屏提供的穩定電源，能讓保護裝置精準識別0.5%的電壓變化，避免誤動或拒動。這對工業廠區800kVA及以上變壓器尤為重要，細微的保護延遲都可能導致繞組燒毀。
如果您不清楚變壓器配套的高壓柜該選多大容量的直流屏，歡迎隨時咨詢！
